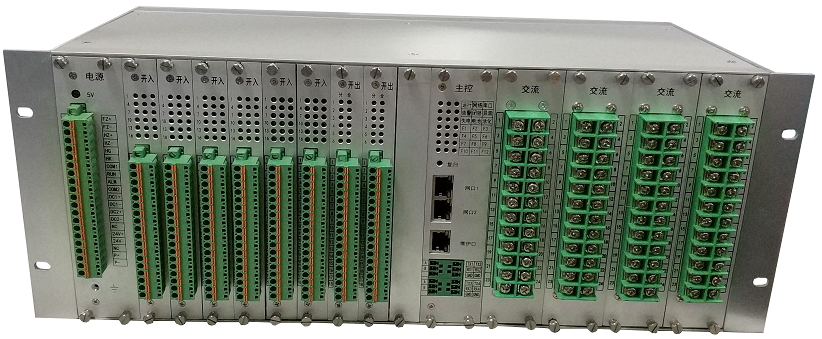

HPU2300-D30 配电站所终端

HPU2300-D30-CB10 配电站所终端(简称DTU)广泛应用于开关站、配网室、环网柜、箱式变电站等场所,集开关设备的就地测量、控制及故障检测等功能于一体,与配电自动化主站或子站系统配合,可实现多条线路的测量、控制、故障检测、故障定位、故障局域隔离,减少停电面积,提高生产效益。
站所终端集保护、测量、线损统计与一身,终端里可灵活配置线损模块。还具备周边智能设备的信息接入与转发、局部通信管理和区域控制功能。
数量:

技术特点:

1、基于硬件加密的信息安全防护

2、高性能工业级硬件平台

3、高可靠接地故障检测技术

4、每周波128点故障录波

5、单台间隔数4-16间隔灵活选配,可进行2台级联,最多可实现32间隔配置。

6、基于GOOSE协议的分布式FA功能。



性能指标

1、交流采样

² 电压输入标称值:380V/220V/100V  50Hz。

² 电流输入标称值: 5A  50Hz 或1A  50Hz。

² 电压电流采样精度:0.5级。

² 有功采样精度:0.5级。

² 无功采样精度:1.0级。

² 在标称输入值时,每一回路的功率消耗小于0.5VA。

² 短期过量交流输入电流施加标称值的2000%(标称值5A或1A),持续时间小于1S,系统工作正常。

2、遥信采集

² 单板容量:16个或者30个

² 分辨率小于2毫秒。

² 软件防抖动时间10-60000毫秒可设。

3、遥控

² 单板容量:12点(6路)。标配2块单板(12路),单个核心单元最多可配置16路

² 输出方式 :继电器常开接点。

² 接点容量:AC277V,10A;DC48V,8ADC24V,16A

4、电源

² 主电源: 交流220V/110V。

² 备用电源容量:24V或者48V 7AH/12AH铅酸蓄电池(需要在订货时指明)。

² 整机功耗〈30VA(不含通信模块)。

5、通信

² 串行接口

4个通用接口RS232/RS485均可灵活切换

1个维护专用接口(采用RJ45插座)。

通信速率支持400~115200bps。

² 以太网络接口

10/100M接口2

² 通讯协议

串行接口:IEC60870-5-101协议MODBUS协议

以太网络接口:基于TCP/IP的IEC60870-5-104协议

6、工频耐压及耐冲击能力

耐压能力:AC2500V,1Min

冲击电压:5kV

7、电磁兼容和抗干扰性能

² 振荡波抗扰度  符合GB/T14598.13   3级(最高级)

² 静电放电抗扰度  符合GB/T14598.14  4 级

² 射频场辐射抗扰度   符合GB/T14598.9   3 级(最高级)

² 快速瞬变抗扰度  符合GB/T14598.10  4级

² 浪涌抗扰度    符合IEC60255-22-5  4级

² 射频传导抗扰度   符合IEC60255-22-6  3级(最高级)

² 工频抗扰度   符合IEC60255-22-7  A级(最高级)

² 传导发射限值检验     符合GB/T14598.16合格

8、机械性能

能承受严酷等级为I级的振动响应、冲击响应。

9、环境要求

² 运行温度:-40℃~70℃;

² 存储温度:-40℃~85℃

² 相对湿度:相对湿度≤95%;

² 大气压力:86~106kPa
