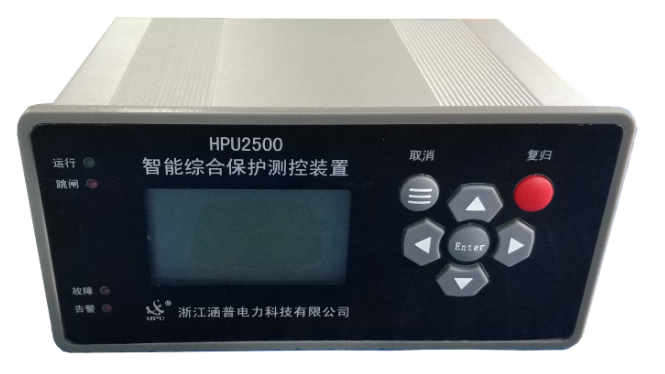

HPU2500 智能综合保护测控装置

HPU2500智能综合保护测控装置,是可适用于变电站、开关站、配电站的 10KV(6KV)系统、为其进线、馈线、厂站使用的断路器、变压器等一次设备提供完善保护功能的保护装置。它具有多电量、遥信、遥测、遥控等测控功能,还具有相间电流速断、过流、三种动作特性曲线的反时限过流保护、零序过流保护、重合闸、过电压、低电压保护及非电量保护跳闸功能。
数量:

技术特点:

1、机身紧凑小巧,立式、卧式可选,便于安装

2、具备模拟量和状态量采集、处理功能,工频交流采集采用独立工业级AD转换芯片

3、高可靠故障检测及跳闸动作保护

4、可以多种电源选配

5、抗干扰性能好,免维护。

6、大屏液晶显示,操作简单方便。

7、具备485通信口,可用于装置维护和数据远传。

技术指标:

1、环境条件

² 环境温度: 工作温度:-20℃~70℃

存储温度:-30℃~80℃

² 相对湿度: 5%~95%

² 大气压力: 80kPa~110kPa

² 海拔高度: 不大于3500m

2、额定输入

² 交流电流:5A,可选配1A

² 交流电压:100V,可选配220V

² 频率:50Hz

² 电源:100-300VAC/85-400DC/18-75VDC

3、过载能力

² 电流回路:2倍额定可长期连续运行;

10倍额定可运行10秒;

20倍额定可运行1秒。

² 电压回路:1.2倍额定电压,可长期连续运行;

1.5倍额定电压,可运行10S。

² 装置经受上述过载,各方面性能不下降。

4、功耗

² 交流220V电源:正常工作时,不大于5VA;

² 保护动作时,不大于8VA。

² 直流48V电源:正常工作时,不大于3W;

² 保护动作时,不大于5W。

² 交流电流输入回路:小于0.5VA/相。

² 交流电压输入回路:小于0.5VA/相。

5、测量范围

² 电流: 0.1In~10In;

² 电压:30%Un-120%Un。

6、 测量精度:0.5%

7、保护整定范围

² 电流 0~10In;级差 0.01A

² 时间 0~600s;级差 0.01s

8、保护动作时间

² 1.2倍定值下,所有保护固有动作时间不大于40ms

9、开入回路:

² 电压类型可定制,电流消耗2mA

10、开出接点

² 触点容量为250VAC/16A;DC24V/16A.

11、通信接口:

² RS485接口,通信规约为MODBUS,可选配101规约。

12、电磁兼容性能

² 安全性能:

绝缘性能符合GB/T14598.3的有关标准

耐湿热性能符合GB/T 2423.9的相关规定。

² 抗干扰性能:

通过GB/T 14598.10标准、电快速脉冲群抗扰度A级试验。

通过GB/T 14598.14标准、静电放电抗干扰度4级试验。

通过GB/T 14598.18标准、浪涌冲击抗扰度4级试验
