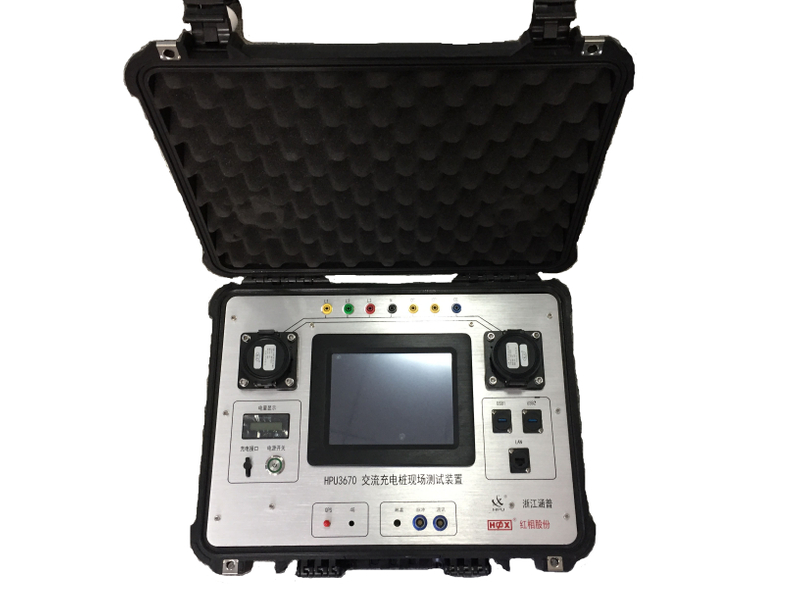

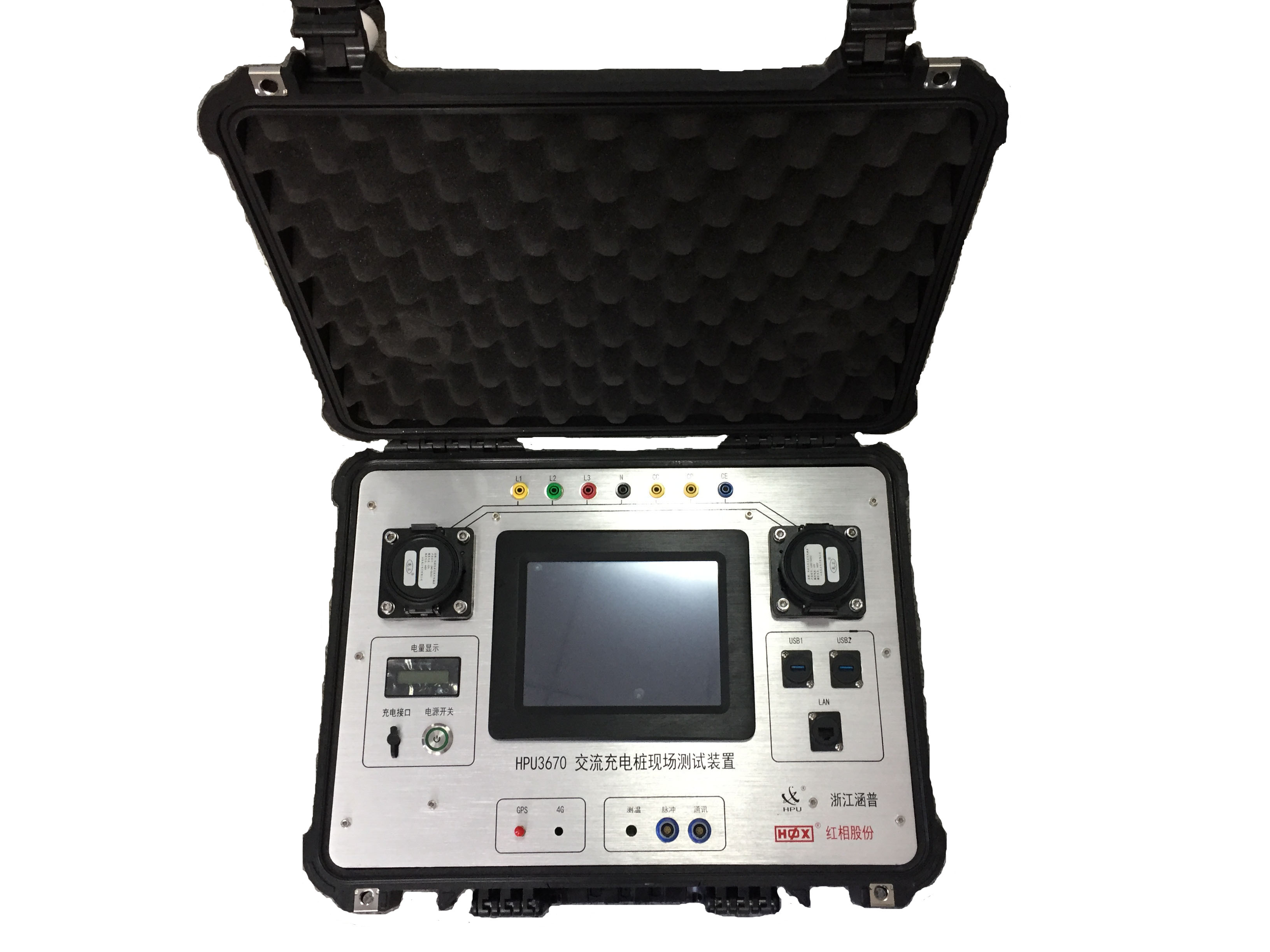

一、 交流充电桩现场校验仪
1. 交流现场校验仪
1.1引用标准
GB/T18487.1-2015 电动车辆传导充电系统一般要求
GB/T18487.3-2015 电动车辆传导充电系统电动车辆交流/直流充电(站)
GB/T20234.1-2015 电动汽车传导充电用连接装置. 第1部分:通用要求
GB/T20234.2-2015 电动汽车传导充电用连接装置第2部分:交流充电接口
GB-T 34657.1-2017电动汽车传导充电互操作性测试规范第1部分:供电设备
GB-T 34657.2-2017电动汽车传导充电互操作性测试规范_第2部分:车辆
JJG 1148-2018电动汽车交流充电桩检定规程
GB/T 28569-2012 电动汽车交流充电桩电能计量。
JJF 1001-1998 通用计量术语及定义。
JJG 596-2012 电子式交流电能表检定规程。
JJG 597-2005 交流电能表检定装置检定规程。
T CIMA 0004-2018电动汽车交流充电桩现场检测仪
1.2 功能特点
Ø 设备采用标准模块化设计;
Ø 设备要实现GB/T 34657.1-2017《电动汽车传导充电互操作性测试规范第1部分:供电设备》规范的技术要求;
Ø 设备可完成GB/T 18487.1-2015《电动汽车传导充电系统第1部分:通用要求》中交流充电控制引导过程,实现整个车辆交流充电全过程模拟;
Ø 设备需配备63A标准交流充电枪插座,插座定义满足GB/T 20234.2-2015及Q/GDW 1234.2-2014标准规定的要求;
Ø 设备带有L1、L2、L3、N、PE、CP、CC检测端子,CP、CC、PE各个触点回路通断的开关,可实现各路通断故障状态仿真模拟功能;
Ø 设备带有车辆端R2电阻、R3电阻仿真等效电阻模拟功能;满足GB/T 34657.1-2017(CP回路电压限值测试)、18487.1-2015相关要求;
Ø 采用大屏幕真彩LCD液晶显示器,触摸屏操作,操作简单,使用方便;
Ø 可对交流充电桩的输出电流、输出电压、输出电能和充电时间进行直观显示;
Ø 可对交流充电桩进行电能误差、充电量显示误差、付费金额误差及时钟示值误差试验;
Ø 设备具有传导充电互操作性测试功能,可进行连接确认测试、充电准备就绪测试、启动及充电阶段测试、正常充电结束测试、充电连接控制时序测试、CC断路测试、CP断路测试、CP接地测试、输出过流测试、断开开关S2测试、CP回路电压测试;
Ø 仪器具备充电枪接口以及负载输出接口,接口满足(GB/T 20234.2-2015)要求,选择程控负载箱作为负载;
Ø 校验仪与负载箱之间通信协议满足《T CIMA 0004-2018电动汽车交流充电桩现场检测仪》规范中定义的《交流充电机现场校验仪与负载之间的通信协议》
Ø 电压、电流以及供电电源之间相互隔离,安全性、可靠性高;
Ø 内置锂电池,续航能力8小时以上,适合现场缺少辅助电源的环境;
Ø 配备电能脉冲输入接口和标准电能脉冲输出接口,可测量充电桩的电能脉冲输出;
Ø 配置便携式仪器箱,抗震及电气防护等级高,方便携带至现场;
Ø 配备USB,RJ45、Wifi和RS-232/485标准接口,方便数据拷贝和通讯连接;
Ø 支持平板电脑远程测试;提供手机APP;
Ø 按JJG1148-2018规程要求自动和手动检定被检设备保存并生成相应检定记录及检定证书,也能按照客户要求格式定制检定记录及检定证书。并终身提供免费升级服务。
技术参数
Ø 交流电压测量
测量范围 0-480V (AC)
测量准确度 ±(0.02%*RD + 0.005%*RG)
分辨率:1mV
谐波测量准确度:±0.05%
Ø 交流电流测量
测量范围 0-80A (AC)
准确度:±(0.02%*RD + 0.005%*RG)
分辨率:1μA
谐波测量准确度:±0.05%交流功率电能测量
功率测量准确度 0.05% RD (30V—480V, 50mA—80A,PF≥0.5)
电能测量准确度 0.05% RD (30V—480V, 50mA—80A,PF≥0.5)
四通道波形记录
Ø 功率因数测量
测量范围 -1 ~ 0 ~ +1
测量准确度 0.00005
Ø 相位测量
测量范围 0—359.99°
测量准确度 0.03
最小分辨力:0.001°
Ø 频率测量
准确度:±0.01Hz
测量范围:45Hz~65Hz
最小分辨力:0.001Hz
Ø 功率及电能测量
测量范围:电压与电流的组合
准确度等级:0.05级
电能脉冲:可直接接收被检充电设施电能脉冲
Ø 时钟误差测量
测量准确度 2×10-7
Ø 绝缘电阻测量(外置)
1)电压输出:500V、1000V
2)测量范围:0.1MΩ~1000MΩ
Ø 温度测量
测量范围:-40℃~80℃
准确度:±0.5℃
分辨率:0.1℃
Ø 时钟测量
1)内置GPS模块,配置时间接收装置应能够接收标准时间且能保存48小时以上;
2)时钟示值误差应优于1s;
Ø 输入输出电能脉冲
输出电能脉冲 输出电能脉冲最高频率66 kHz
Ø 输入电能脉冲 频率≤100 kHz,电平:0~5V
Ø 其他指标
测量接口类型 国标(GB/T 20234.2-2015)交流充电接口
通信接口 USB2.0、RJ45、RS232/485、Wifi
整机重量 < 15KG
工作电源 AC220V±15%或内部电池供电,充满工作时间8小时。
工作环境 温度:-20℃~55℃,相对湿度:≤90%
