产品概述：

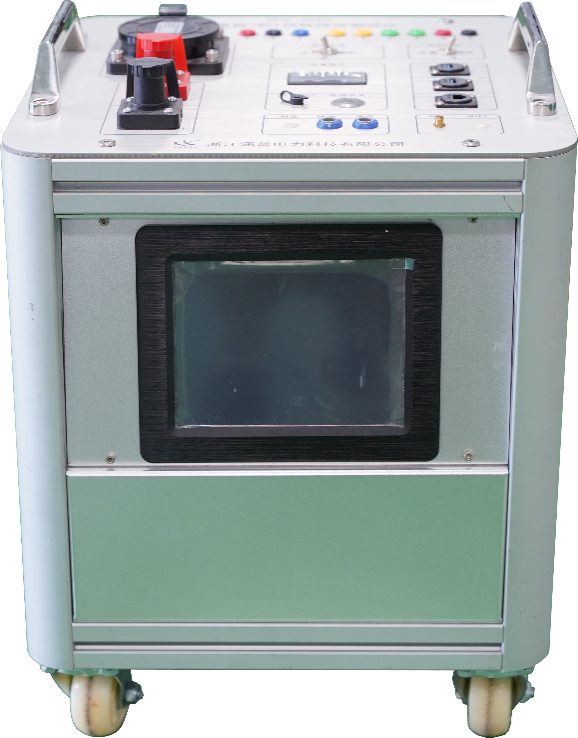

HPU-3660是一款专用于非车载充电机的现场检测设备，自带8KW直流负载，具备电能计量、收费功能检测、BMS系统充电过程模拟和互操作性测试等功能；设备可广泛应用于各级计量部门、充电桩使用单位及制造厂家对非车载充电机进行计量检测（强检），亦可用于充电机在安装前、后的功能检测。
引用标准：
GB/T18487.1-2015 电动车辆传导充电系统一般要求
GB/T18487.3-2015 电动车辆传导充电系统电动车辆交流/直流充电（站）
GB/T20234.1-2015 电动汽车传导充电用连接装置. 第1部分：通用要求
GB/T20234.3-2015 电动汽车传导充电用连接装置第3部分：直流充电接口
GB/T27930-2015电动汽车非车载传导式充电机与电池管理系统之间的通信协议
GB-T34658-2017 电动汽车非车载传导式充电机与电池管理系统之间的通信协议一致性测试
GB-T34657.1-2017 电动汽车传导充电互操作性测试规范 第1部分：供电设备
GB-T34657.2-2017 电动汽车传导充电互操作性测试规范_第2部分：车辆
GB/T29318-2012 电动汽车非车载充电机电能计量
NB/T33001-2010 电动汽车非车载传导式充电机技术条件
JJG1149-2022 电动汽车非车载充电机检定规程
JJG1192-2023 电动汽车非车载充电机校验仪检定规程
功能特点：
u 采用大屏幕真彩LCD液晶显示器，触摸屏操作，操作简单，使用方便；
u 可对非车载充电机的输出电压、电流、电能和充电时间进行直观显示；
u 可对非车载充电机进行“外观及功能检查”、“工作误差”、“时钟时刻
误差”试验，支持电能累积法和脉冲比对法对充电机进行计量误差测试；
u 内置BMS模拟器，可进行参数配置，通讯协议支持GB/T 27930-2015；
u 可进行非车载充电机BMS通讯协议一致性试验；全程对充电机的各种状态
模式进行跟踪显示，实现充电机的全自动校验；
u 配合内部接口模拟电路可对非车载充电机互操性要求进行测试；
u 仪器内置电池电压模拟器，电压模拟输出范围0-750V，电压测量精度
0.5%FS，可实现电池包端电压的模拟功能；
u 具备充电枪接口及负载输出接口，接口满足（GB/T20234.3-2015）要求；
u 设备自带8KW负载,可外接60W负载并可级联，支持电动汽车当负载；
u 可选择枪头取电、辅助电源供电和内置锂电池供电三种供电模式，内置锂
电池，续航能力8小时以上；
u 设备具备温湿度测试和GPS授时功能；
u 配备USB,RJ45和RS-485标准接口,方便数据拷贝和通讯连接；
支持WiFi通讯，实现远程控制；
技术指标：
u 准确度等级：0.05级
u 直流电压测量：DC 0—1200V, 准确度：0.05%（DC 30V—1200V）；
u 直流电流测量：DC 0--300A， 准确度：0.05%（DC 5A—300A）；
u 直流功率和电能测量准确度：0.05% RD (DC 30V-1200V, 5A-300A)；
u 时钟误差测量准确度：<1S；
u 温度测量：-25℃～55℃， 准确度：±0.3℃；
u 电能脉冲输出：最高输出频率100 kHz；
u 通信接口：USB2.0、RJ45、RS485；
u 整机重量：< 30Kg；
u 工作电源：AC220V±15%或内部电池供电或枪头取电。
工作温度：温度：-20℃～55℃，湿度：≤90%
