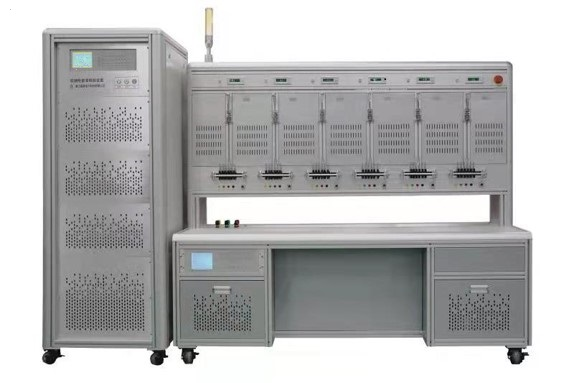

PTC-8320H三相电能表直流偶次谐波检测装置

PTC-8320H三相电能表直流偶次谐波检测装置

产品概述：

本装置基于IR46有功电能表和新一代智能电能表GB/T 17215.211等相关标准而设计，内置直流偶次谐波阻抗自动匹配器，被测电能表电流回路无需手动接线，一次压接即可同时对3-12块电能表进行直流偶次谐波试验，适用于生产企业、电力公司和计量院等行业对电能表进行谐波影响量试验。

功能特点：

u 功率源：     采用线性放大器, 源输出稳定，失真度小，功率稳定度高；

u 标准电能表： 具备全波、基波、谐波（包括谐波正向和反向）电能测量功能；

u 匹配阻抗箱： 内置电流测量单元，通过测量电流回路正负半周电流幅值大小自动

调节负半周平衡阻抗阻值，使正负半周电流达到平衡。

u 脉冲采样：   具备电脉冲和多路光电脉冲采样功能（蓝牙脉冲选配）；

u 通讯方式：   具备485通讯、蓝牙通讯和HPLC宽带载波通讯等；

u 配置平衡负载自动匹配阻抗箱，可展开同时对多表位三相电能表进行直流偶次谐

波试验；（直接式电能表脱钩）

u 配置多路PT,可展开对多表位单相电能表同时进行直流偶次谐波试验；

u 被测电能表电流回路可选择直流偶次谐波测试回路（半波回路）和全波测试回路

    无需手动接线，内部自动切换。

u 谐波试验：具备次谐波、奇次谐波、方顶波、尖顶波、过零点波和脉冲波等谐波

影响量试验功能；

u 谐波计量功能：正、反相谐波总电能，2-51次各分次谐波电能量；

u 支持智能电能表初始固有误差试验和起动试验；

u 支持智能电能表电压、电流回路高次谐波扫频试验；

u 支持智能电能表负载电流快速改变试验；

u 支持智能电能表潮流方向快速改变试验；

u 支持物联电能表全波电能、基波电能和谐波电能（正向和反向）检测试验；

u 支持物联表谐波电量监测试验和电能计量误差在线监测功能试验；

u 测试方案：兼容13版、20版、24版和物联表测试方案，方案可灵活配置。

技术指标：

 原理框图：



说明：如图所示，半波电流采样采用抗直流互感器和高速ADC进行设计，直流偶次谐波试

验时，继电器K2、K4断开，K1、K3接通，装置升源后图中测量处理单元对正负半

周的电流采样值进行计算并进行比较，根据比较电流大小自动调节平衡阻抗匹配箱

电阻阻值，确保正负半周电流值误差在可控范围之内。
